综合布线系统简介

综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。

因此，综合布线系统是一种标准通用的信息传输系统。

工作区子系统

连接水平子系统的电信插座(TO)和语音或数据终端设备

目的：方便连接设备的变动的重新安排

组成：连接跳线和适配器

水平子系统

水平子系统包括从工作区到电信接线间（TC）这段距离。

组成：包括TO和把插座延伸到TC所使用的传输介质。

应采用星形拓扑结构，所有工作区TO都连接到一个TC或一个设备间（ER）上。

水平电缆的最大长度是295英尺（90米）。

管理间子系统

管理子系统：包括把两个子系统连接起来或为一个子系统分配共用设备线路的交连和互连、端接硬件、彩色编码、编号方案及记录保存装置。

垂直子系统

连接电信接线间和设备区域，实现大楼内部通信。提供大楼的干线（馈电线）电缆的路由部份。

组成：铜缆和光缆以及将此线缆连接到其它地方的相关支撑硬件。

距离：1.语音级UTP电缆长度2624英尺（800米）2.数据超5类、6类电缆时长度295英尺（90米）

设备间子系统

设备间子系统包括共享的公用设备，及把这些设备端接到连接硬件上要求的传输介质

组成：设备间中的电缆、连接器和相关支撑硬件。

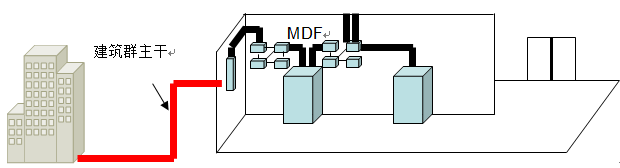

建筑群楼子系统

建筑群子系统把一幢大楼的电缆线延伸到建筑群中其它大楼的通信设备和装置上。

组成：包括提供大楼间通信设施所需的传输介质和支撑硬件，其中有铜缆、光缆、接地的防止电缆的浪涌电压进入大楼的电气保护设备。

进线间

进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。

管理

管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按-定的模式进行标识和记录。

综合布线系统基本构成

铜缆布线系统信道、链路、CP链路构成
